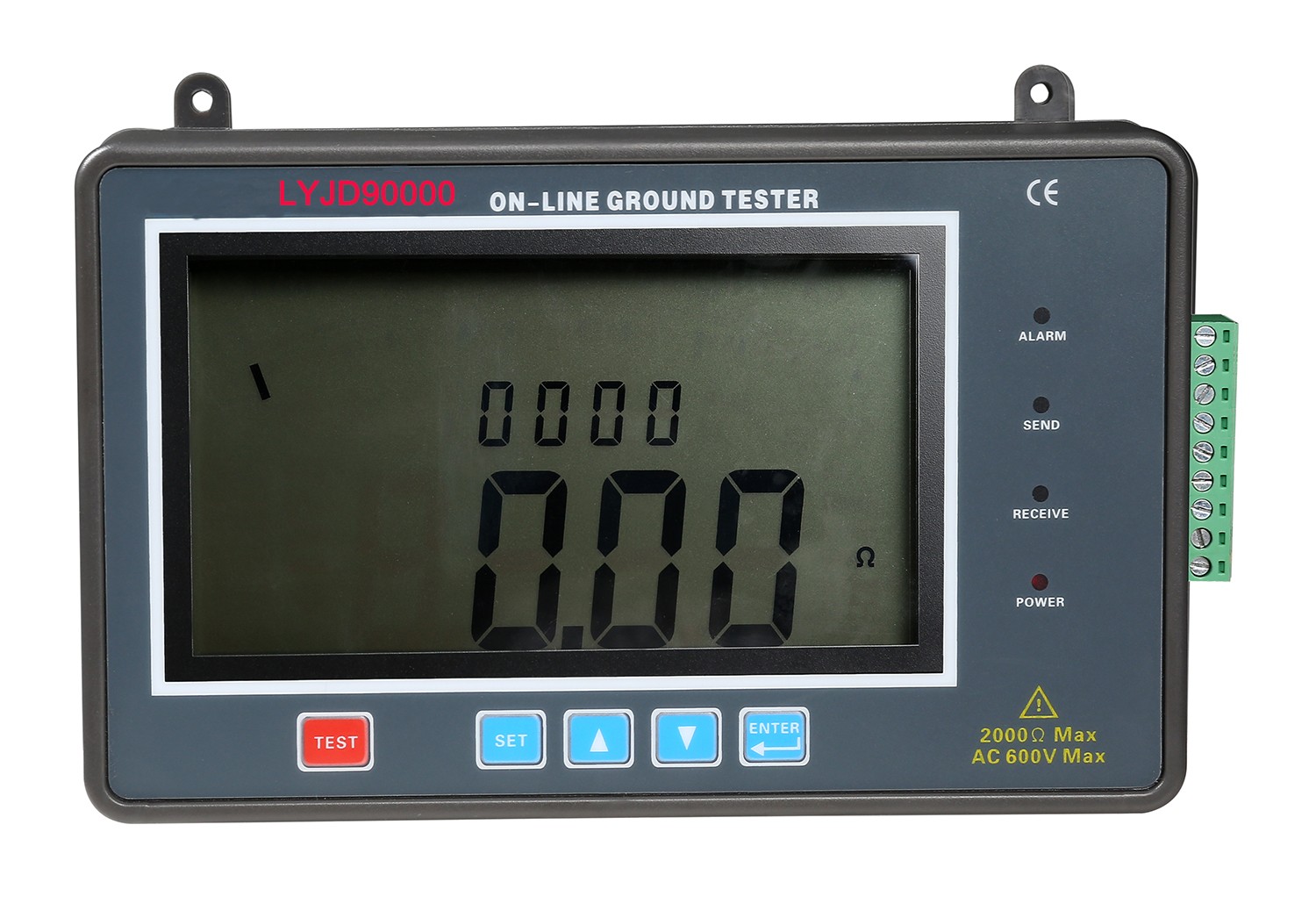

一．簡介（LYJD8000電力每日要聞“在線接地電阻測量裝置"操作簡單,方便適用）
是我公司十多年致力于“接地電阻檢測技術研究"的又一高新技術產品，采用精密三線法或簡易二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。用戶可以選擇RS232或RS485通訊，并可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。
由檢測儀、監控軟件等組成，檢測儀超大LCD顯示，非常直觀；可以通過其按鍵設置報警臨界值，具有聲光報警指示；外殼材料有耐高低溫、防腐、阻燃等特性，確保野外、礦井下、室內等長時間在線監測的高精度、高穩定性、高可靠性。監控軟件可以實時顯示被測接地電阻、接地電壓的值，可以通過檢測儀或監控軟件設置自動監控記錄間隔時間，間隔記錄時間設置范圍為1～999小時，其自動記錄存儲的數據可以生成報表，方便保存、歷史數據查詢、打印、分析等。
適用于輸電線路桿塔接地，地下礦井設備接地，氣象防雷接地，石油化工接地，通訊接地，變配電站接地，鐵路設施接地，建筑倉庫接地，電氣設備接地等。
二．量程及精度（LYJD8000電力每日要聞“在線接地電阻測量裝置"操作簡單,方便適用）
測量功能 | 量 程 | 精度 | 分辨率 |
接地電阻 | 0.01Ω～20Ω | ±1%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) | 0.01Ω |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地電壓 | 0～600V AC | ±1%rdg±3dgt | 1V |
（注：23℃±5℃，75%rh以下）
三．技術規格（LYJD8000電力每日要聞“在線接地電阻測量裝置"操作簡單,方便適用）
功 能 | 在線監測接地電阻、接地電壓、等電位聯結電阻、低值電阻等 |
電 源 | 標準：12V±1VDC、150mA Max. 選配：24V±1VDC |
測量方式 | 精密三線測量、簡易兩線測量 |
測量方法 | 接地電阻：額定電流變極法，測量電流3mA Max，820Hz； 對地電壓：平均值整流 |
數據模式 | 平均值 |
顯示模式 | 4位超大LCD顯示 |
測量指示 | 測量中LCD倒計數指示 |
LCD尺寸 | 128mm×75mm；顯示域：124mm×67mm |
儀表尺寸 | 高寬厚：190mm×117mm×54mm |
測量時間 | 對地電壓：約2次/秒；接地電阻：約30秒/次 |
測量次數 | 5000次以上(測量10Ω，測1次，停30秒再測) |
線路電壓 | 測量對地電壓：AC 600V以下測量 |
儀表接口 | 插拔式接線端子：9針端子座 |
通訊方式 | RS485(或選配RS232) |
通 訊 線 | USB轉RS485通訊線(或選配USB轉RS232通訊線) |
換 檔 | 自動換檔 |
數據存儲 | 400組，閃爍顯示“FULL"符號表示存儲已滿 |
間隔時間 | 自動監測間隔時間設置范圍：1～999小時 |
數據查閱 | 數據查閱功能：“READ"符號顯示 |
溢出顯示 | 超量程溢出功能：“OL"符號顯示 |
功 耗 | 背光：20mA Max |
待機: 25mA Max | |
測量：70mA Max | |
報警提示 | 聲光報警 |
電源電壓 | 當電源電壓低于7.8V時，電源電壓低符號顯示，提醒更換電源。 |
質 量 | 檢測儀：450g |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
過載保護 | 測試接地接地電阻時：E-P、E-C各端口間AC 280V/3秒 |
絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
四．結構尺寸（LYJD8000電力每日要聞“在線接地電阻測量裝置"操作簡單,方便適用）
1. 電源正接口(Vin) 2. 電源地(GND)
3. 通訊地(GND) 4. RS232的R端/RS485的B端(R/B)
5. RS232的T端/RS485的A端(T/A) 6. 預留備用端子(暫不使用)
7. C端(電流極) 8. P端(電壓極)
9. E端(接地極) 10. 液晶屏
11. 報警指示燈(ALARM) 12. 發送指示燈(SEND)
13. 接收指示燈(RECEIVE) 14. 電源指示燈(POWER)
15. ENTER鍵 16. 向下鍵
17. 向上鍵 18. SET鍵
19. TEST鍵 20. 安裝孔
五．測量原理（LYJD8000電力每日要聞“在線接地電阻測量裝置"操作簡單,方便適用）
1. 對地電壓測量采用平均值整流法。
2．接地電阻值測量采用額定電流變極法，即在測量對象E(接地極)和C(電流極)之間流動交流額定電流I(3mA Max，820Hz)；求取E和P(電壓極)的電位差V，然后求取接地電阻Rx的方法。
3．其工作誤差(B)是額定工作條件內所得誤差，由使用儀表存在的固有誤差(A)和變動誤差(Ei)計算得出。
A：固有誤差 E1：位置變化產生的變動
E2：電源電壓變化產生的變動 E3：溫度變化產生的變動
E4：干擾電壓變化產生的變動 E5：接觸電極電阻產生的變動
E7：系統頻率變化產生的變動 E8：系統電壓變化產生的變動
六．液晶顯示
1．特殊符號說明
(1)“
"電源電壓低符號，當電源電壓低于7.8V時顯示，請檢查電源。
(2)“OL"符號，表示超出了檢測儀的測量上限。
(3)“MEM"存儲模式，數據存儲過程中顯示。
(4)“READ"查閱數據符號，在查閱數據時顯示，同時顯示所存數據組編號。
2．顯示示例
(1) 被測電阻為：0.02Ω
(2) 查閱所存第03組數據
被測電阻為：0.03Ω
(3) 被測電阻為：571Ω
電源電壓低符號顯示，
請檢查所接入的電源。
七．操作方法
1．安裝連接
注 意 | 接線必須一一對應，否則損壞儀表或其他設備。 |
電源地線先接，*后拆除；電源正輸入線*后接，*先拆除。 |
首先：用戶需要在被監測接地極E的附近同一直線上，每間隔5～10米做好輔助接地極P、C。輔助接地極應用接地材料或不銹鋼材制作，防止銹蝕腐爛，輔助接地極的接地電阻值越小越好，一般要求輔助接地極的接地電阻值不超過100Ω，對地電壓小于10V，這樣才能保證在線監測的準確性。
其次：按下表對應連接檢測儀、電腦、電源等。檢測儀與輔助地極的連接*好使用電力線扣固定(便于后期維護拆卸)，也可以焊接。
端子標識 | 接線說明 |
E | 被測接地極 |
P | 電壓極 |
C | 電流極 |
T/A | RS232的T端或RS485的A端 |
R/B | RS232的R端或RS485的B端 |
GND | 通訊地 |
GND | 電源輸入地 |
Vin | 電源輸入正 |
2．通電工作
當電源接入檢測儀即自動開機進入工作狀態，斷開電源則關機，檢測儀無自動關機功能。
開機后，如果LCD顯示電源電壓低符號“
"，表示接入的電源電壓偏低，請依照說明檢查電源。
3．監測
| 本檢測儀不能用于商用電源電壓的測量，否則在斷路器的接地回路中測量電壓，斷路器可能啟動。 |
接地電壓測量時，請勿在測量接口間施加超過600V的電壓。 | |
測量時，請勿觸摸被測量裸露導體以及接線端子裸露部分，以免觸電。 | |
接地電阻測量時，E、C接口間將產生*大約50V電壓！請勿在測量接口間另施加電壓，請注意避免觸電事故 | |
在測量接地電阻時，先確認對地電壓值必須在10V以下，如果此電壓值在10V以上，則接地電阻的測量值可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測量。 |
短按TEST鍵測試接地電阻，長按TEST 鍵不放手3秒后測試接地電壓，手松開返回等待接地電阻測試，LCD顯示測試值。在線監測時，電腦上位機軟件可以自動發送測試命令并完成接地電阻或接地電壓測試，無需手動操作。
接地電阻在線監測一般采用精密三線法，也可以使用簡易二線法測試。簡易二線法測量接地電阻是利用現有的接地電阻值較小的接地極作為輔助接地極，把C、P接口短接?？梢岳媒饘僮詠硭?、消防栓等金屬埋設物、商用電力系統的共同接地或建筑物的防雷接地極等來代替輔助接地棒C、P，測量時注意去除所選金屬輔助接地體連接點的氧化層。簡易二線法測試接線如下圖：
簡易法測量接地電阻，其檢測儀讀數為被測接地體的接地電阻值與商用接地體的接地電阻值之和，即：
RE=RX＋re
其中：RE為檢測儀讀數值；
RX為被測接地體的接地電阻值；
re為商用電力系統等共同接地體的接地電阻值。
那么，被測接地體的接地電阻值為：
RX=RE－re
采用簡易法測量接地電阻，盡量選擇re值小的接地體作為輔助接地極，這樣檢測儀讀數才更接近真實值。
4．報警設置
檢測儀通電工作后,在測試模式下按“SET" 鍵進入設置模式,并按“SET"鍵移動光標直到液晶顯示“SE1"為止，此時處于報警設置模式，按“
"或“
"鍵改變當前數字大小，按“SET"鍵移動光標，再按“ENTER"鍵保存退出。當監測值大于報警臨界設定值時，儀表將閃爍將顯示報警LED指示燈，并發出“嘟--嘟--嘟--"報警聲。
如圖：設定報警臨界值為10Ω。
5．自動監測間隔時間設置
自動監測間隔時間設置有2種，可以通過檢測儀設置，用戶也可以通過上位機軟件設置，檢測儀所設置的自動監測數據存入儀表內，上位機軟件設置的自動監測數據是存入電腦里，2種設置的自動監測間隔時間是獨立的，且存儲的位置不一樣。
檢測儀通電工作后,在測試模式下按“SET" 鍵進入設置模式，并按“SET"鍵移動光標直到顯示“SE2"時，開始設置自動監測間隔時間，按“
"或“
"鍵改變當前數字大小，間隔時間設定范圍為1～999小時。按“SET"鍵移動光標，按“ENTER"鍵保存退出。
監測的數據存入檢測儀會自動編號存儲，*多存儲400組數據，若存滿顯示“FULL"符號。
如：自動監測間隔時間設置為1小時，存儲的第19組數據為5.1Ω。
6．數據查閱/刪除
當檢測儀有存儲數據時，長按“ENTER"鍵(超過3秒)進入數據查閱，按“
"或“
"鍵以步進值為1選擇查閱數組號，再按“ENTER"鍵退出查閱。在數據查閱狀態下，長按“SET"(超過3秒)刪除并返回測試狀態。
